產(chǎn)品概述

TD型斗式提升機

1.TD型斗提機結構型式

①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數(shù)ψ，具體選型時應根據(jù)物料度，求得ψ修正值，以此值修正表中所給輸送量。

2.TD型斗提機外形及安裝尺寸：

TD型斗提機外形見圖1，主要尺寸見表3，驅動裝置配套及尺寸見表4-表6，選用YZ型驅動裝置時，其安裝尺寸與制造廠聯(lián)系。

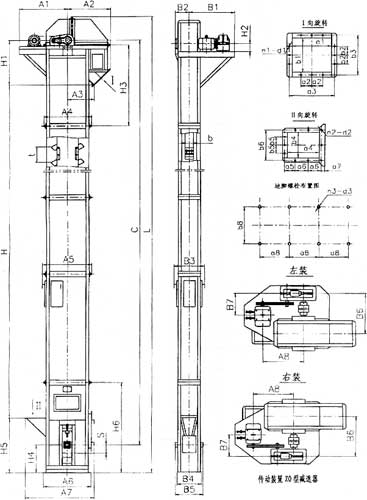

圖1 TD型斗提機外形

表3 TD型斗提機外形尺寸表：

表4 ZQ型斗提機驅動裝置配套表:

表5 YY型斗提機驅動裝置配套表：

表6 TD型斗提機傳動裝置尺寸表：

三、TH型斗式提升機：

（一）TH型斗提機外形及安裝尺寸

TH型斗提機外形見圖2，其尺寸見表7、驅動裝置配套及相關尺寸見表9。

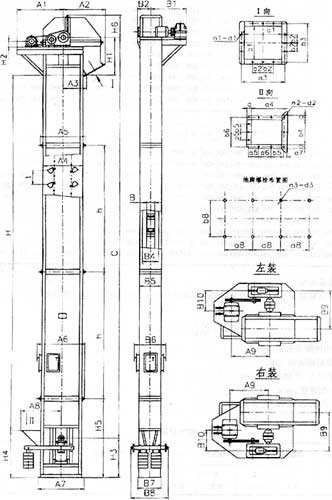

圖2 TH型斗提機外形圖：

表7 斗提機主要尺寸：

(二)驅動裝置選型

本提機驅動裝置為YY型（即ZLY或ZSY型減速器和Y型電動機配用）。傳動軸驅動功率由下式求得：

P0=QCg÷3600＋Ps＋PL（kw）

式中：P0——傳動軸驅動功率，kw；

Q——斗提機輸送量，t/h；

C——斗提機上、下軸間高度，m；

g——重力加速度，m/s2；

Ps，PL——附加功率，kw，見表8。

表8 附加功率Ps、PL ：

PD=P0÷η（kw）

式中η——總功率；

PD——電動機功率，kw。

按上式求出電機功率后，可由表9查得相應的驅動裝置型號、制法。
